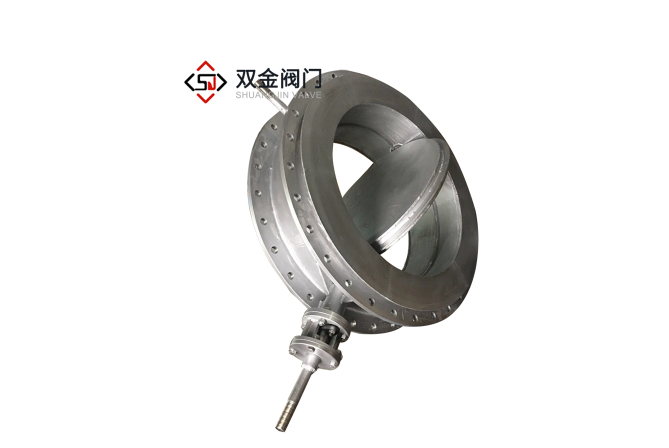

水冷式高溫蝶閥的詳細介紹

水冷式高溫蝶閥介紹：該系列高溫蝶閥被廣泛用作冶金，化工，建材，發電廠，電廠等行業的超高溫氣體管道中的高溫氣體介質。調節或斷開，具有不同性能匹配閥的各種執行器（電動，氣動，蝸輪蝸桿）可用于遠程控制以及自動調節和斷開。

水冷式高溫蝶閥的參數：

公稱通徑：150-5000

公稱壓力：0.1MPa

適用溫度：≤350℃

適用介質：煙氣等其他超高溫度氣體

冷卻方式：閥板水冷，閥體襯高溫襯里

水冷式高溫蝶閥的產品特點：

蝶閥由碳鋼和耐熱合金鋼制成。內腔用水冷卻。水冷式超高溫蝶閥的蝶板由兩層質量高的耐熱性制成。高溫合金鋼。內部腔是水冷的。閥門出口具有流量開關報警功能。同時，在入口和出口處有兩個流量控制閥，以確保穩定運行。高溫條件下的蝶閥z高工作溫度可達1300℃（瞬時溫度≤1400℃），消耗的水少，耐熱性高，尺寸小，旋轉靈活，使用方便。

水冷式超高溫蝶閥安裝說明：

1.用戶使用兩個流量控制閥（入口和出口）調節入口和出口的進水口，以使出口處的水溫為60-80°C或更低，出口處的水流量為調整如下。確保板腔中的水要大于入口處的流速。

2.為確保冷卻水循環良好，當流量開關發出警報時，必須及時進行處理。

3.對于手動操作，請勿在手輪上添加輔助桿。手輪順時針旋轉以打開閥門。否則關閉。

4.此閥可以不均勻或垂直安裝，但閥軸必須處于水平位置。對于非水平安裝，請指明角度。閥門可以根據使用要求進行設計和制造。禁止將電子設備用于起吊，并且嚴格禁止碰撞。

5.確保進水管和出水管系統暢通，并且出水管高于閥門位置。

6.電動執行器的技術參數和原理有關接線圖，請參閱電動執行器手冊。

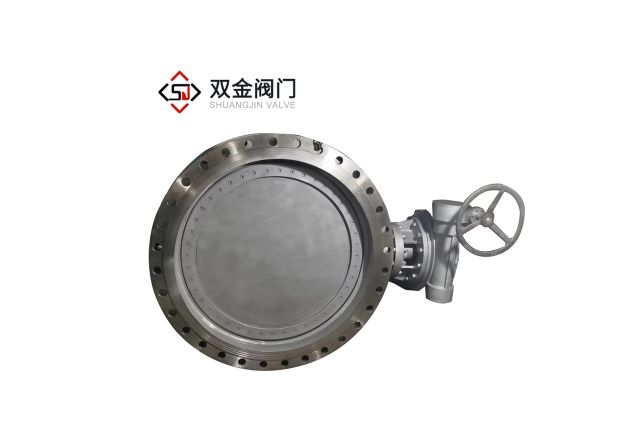

高溫蝶閥的特征：

閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。 閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的 彈簧與壓板上調節螺栓裝配一起的結構。這種結構有xiao地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。 采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。

試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。 當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。

隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

水冷式超高溫蝶閥的零件材質：

水冷式超高溫蝶閥冷卻水進出水管連接尺寸：

水冷式超高溫蝶閥外形及連接尺寸：

水冷式高溫蝶閥廠家提供水冷式高溫蝶閥產品有氣動帶手動水冷式高溫蝶閥、水冷式超高溫蝶閥
